Ball valves

Kugelhähne gehören zu den Absperrarmaturen. Die Kugelhähne können per Hand oder mit einem Antrieb betätigt werden. Durch den ISO Aufbauflansch können bei vielen Kugelhahntypen elektrische oder pneumatische Antriebe montiert werden. Desweiteren gibt es die Möglichkeit Endschalterboxen direkt auf einen Kugelhahn zu montieren.

Je nach Anforderung gibt es Kugelhähne auch mit verschiedenen Zulassungen:

- TA Luft

- DVGW Gas

- Fire safe

Textsuche

Kategorien

Type PA-284HP.866, PN 205, thread according to DIN 2999, handlever, operating temperature: max. 260°C, body: 1.4408, ball: 1.4408, seat: PEEK, release bore with ISO-Directmountingpad

Female thread, PN 63, reduced port, handlever, operating temperature: max. 180°C, body: 1.4408, ball: 1.4408, seat: PTFE

Female threads, PN 63, full port, 2-pc., operating temperature: -20 to +180°C, body: 1.4408, ball: 1.4408, seat: TFM-1600, pneumatic actuator, double acting (DA) or spring return (SR), necessary actuating pressure: 6 bar

Female threads, PN 63, full port, 2-pc., operating temperature: -20 to +180°C, body: 1.4408, ball: 1.4408, seat: TFM-1600, electric actuator, manufacturer Valbia, pivoting angle 90°, manual override with handwheel,  temperature: -20°C up to +55°C, 2 free limit switches, torque limiter, protection class IP 65,  ED 75% (VB015: 50%), voltage: 24V/115V/230V AC, 12V/24V DC

Thread according to DIN 2999, operating temperature: max. 260°C,  body: 1.4408, ball: 1.4408, seat: PEEK, release bore, electric actuator, manufacturer Valbia, pivoting angle 90°, manual override with handwheel,  temperature: -20°C up to +55°C, 2 free limit switches, torque limiter, protection class IP 65,  ED 75% (VB015: 50%), voltage: 24V/115V/230V AC, 12V/24V DC, stem extension: 100mm

Thread according to DIN 2999, operating temperature: max. 260°C, body: 1.4408, ball: 1.4408, seat: PEEK, release bore,
pneumatic actuator, double acting (DA) or spring return (SR), necessary actuating pressure: 6 bar,  stem extension: 100mm

Type PA-842B.566.P Threaded ends, PN 63, full port, handlever, operating temperature: max. 180°C,  body: 1.4408, ball: 1.4408, seat: TFM-1600, with limit switch box Var. A: 2 mechanical limit switches, type Crouzet, 250V AC, 5A

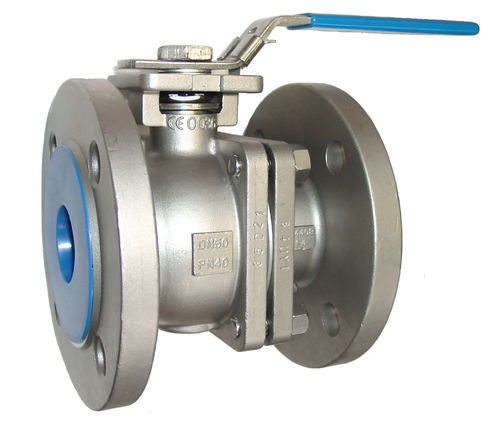

Type PA-19HP.266.PE (PN 16)
Type PA-19HP.466.PE (PN 40)

full port, 2-pc., face to face according to DIN 3202 F4, from DN 125 F5, flange after DIN PN 10/40,
from DN 65 PN 10/16, handlever, operating temperature: max. 260°C,
body: stainless steel 1.4408, ball: 1.4408, seat: PEEK, release bore, with ISO-Directmountingpad

Female thread, PN 63, full port, handlever, operating temperature: max. 180°C, body: 1.4408, ball: 1.4408, seat: PTFE

Butt weld ends, PN 63, full port, 3-pc., operating temperature: -20 to +180°C, body: 1.4408, ball: 1.4408, seat: TFM-1600, pneumatic actuator, double acting (DA) or spring return (SR), necessary actuating pressure: 6 bar

Butt weld ends, PN 63, full port, 3-pc., operating temperature: -20 to +180°C, body: 1.4408, ball: 1.4408, seat: TFM-1600, electric actuator, manufacturer Valbia, pivoting angle 90°, manual override with handwheel,  temperature: -20°C up to +55°C, 2 free limit switches, torque limiter, protection class IP 65, ED 75% (VB015: 50%), voltage: 24V/115V/230V AC, 12V/24V DC

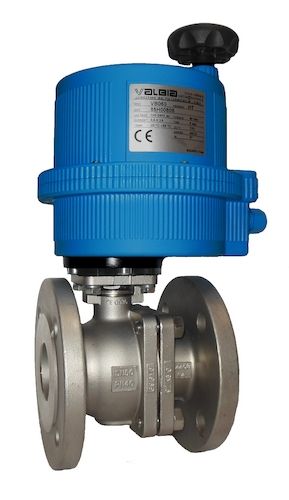

Full port, 2-pc., face to face according to DIN 3202 F4, from DN 125 F5, flanges according to DIN PN 10/40,  from DN 65 PN 10/16, operating temperature: max. 260°C, body: stainless steel 1.4408, ball: 1.4408, seat: PEEK, release bore, electric actuator, manufacturer Valbia, pivoting angle 90°, manual override with handwheel,  temperature: -20°C, up to +55°C, 2 free limit switches, torque limiter, protection class IP 65, ED 75% (VB015: 50%), voltage: 24V/115V/230V AC, 12V/24V DC

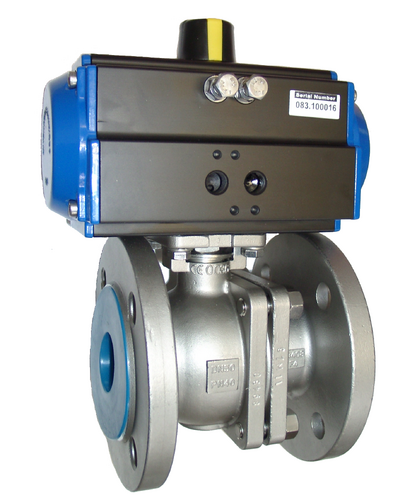

Type PA-19HPP.266.PE Full port, 2-pc., face to face according to DIN 3202 F4, from DN 125 F5, flange according to DIN PN 10/40,  from DN 65 PN 10/16, operating temperature: max. 260°C, body: 1.4408, ball: 1.4408, seat: PEEK, release bore, pneumatic actuator, double acting (DA) or spring return (SR), necessary actuating pressure: 6 bar, stem extension: 100mm

Butt weld ends, PN 63, full port, handlever, operating temperature: max. 180°C, body: 1.4408, ball: 1.4408, seat: TFM-1600, with limit switch box Var. A: 2 mechanical limit switches, type Crouzet, 250V AC, 5A

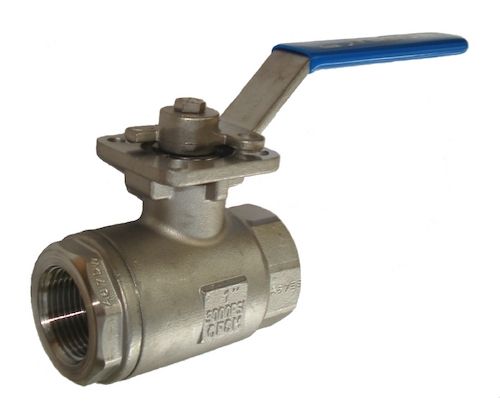

female thread, PN 410, full port, handlever, operating temperature: max. 260°C, body: CF8M, ball: CF8M, seat: PEEK, with ISO-Mountingpad,  PA-341.966-TH: with threaded ends PA-341.966-BW: with butt weld ends

Female thread, PN 63, full port, handlever, operating temperature: max. 180°C, body: 1.4408, ball: 1.4408, seat: PTFE, face to face according to DIN 3202-M3

Technische Information

Ausführung

Kugelhähne gibt es in verschiedenen Ausführungen. Bei der Ausführung unterscheidet man, zwischen 1-teilig, 2-teilig oder 3-teiligen Kugelhahn. 1-teilige Kugelhähne haben meist einen reduzierten Durchgang, während 2- und 3-teilige Kugelhähne einen vollen Durchgang besitzen.

Anschlussarten

Wir haben verschiedene Anschlussarten im Programm. Die Kugelhähne erhalten Sie mit Gewinde-, Flansch- oder Anschweißende.

Gehäuse Material

Bei dem Gehäuse gibt es folgende Materialien zur Auswahl:

- Messig

-Stahl

-Edelstahl

-Grauguss

-Sphäroguss

Betätigung

Alle Kugelhähne können von Hand betätigt werden. Die bewegung können Sie mit einem Handhebel oder einem Handrad mit Getriebe (Aufbauflansch benötigt) ausführen. Bei den Kugelhähnen mit Aufbauflansch gibt es veschiedenste Antriebsmöglichkeiten. Für die Pneumatikantriebe muss zwischen einfach- oder doppeltwirkend entschieden werden. Bei den elektrischen Antrieben gibt es die Auswahl zwischen 24 V, 230 V und 400 V.

Nennweiten

Unsere Kugelhähne bieten wir von der Größe 1/4" bis 4" und DN 8 bis DN 600 an.

Zeugnisse und Zulassung

Für fast alle Kugelhähne sind Prüfzeugnisse 2.2 und 3.1 verfügbar. Aber auch Zeugnisse und Zulassungen sind für besondere Anforderungen möglich:

-TA Luft

-DVGW Gas

-DVGW Trinkwasser

-Atex Fire Safe
