Butterfly valves

Absperrklappen gehören zu den Absperrarmaturen. Die Absperrklappen können per Hand oder mit einem Antrieb betätigt werden. Durch den ISO Aufbauflansch können bei allen Absperrklappen elektrische oder pneumatische Antriebe montiert werden. Desweiteren gibt es die Möglichkeit Endschalterboxen direkt auf einer Absperrklappe zu montieren.

Je nach Anforderung gibt es Absperrklappen auch mit verschiedenen Zulassungen:

-DVGW Trinkwasser

- DVGW Gas

- Fire safe

Textsuche

Kategorien

With 4 holes, face to face according to EN 558-1 (K1), suitable between flanges PN 6/10/16, from DN 350 PN 10 (PN 16 on request), topflange according to ISO 5211, with handlever, from DN 250 with worm gear PA-1120.216.E: body: GG-25 EKB, disc: 1.4408, seat: EPDM, max. 120°C

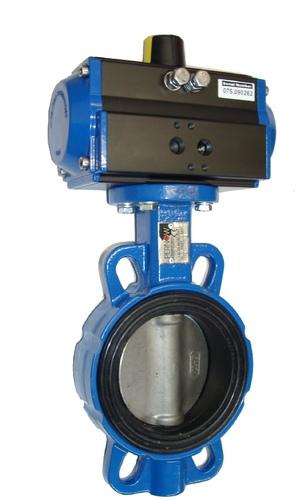

With 4 holes, face to face according to EN 558-1 (K1), suitable between flanges PN 6/10/16,  from DN 350 PN 10, body: GG-25 EKB, disc: 1.4408, seat: EPDM, pneumatic actuator, double acting (DA) or spring return (SR), necessary actuating pressure: 6 bar

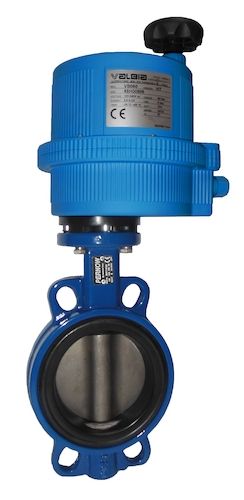

With 4 holes, face to face according to EN 558-1 (K1),
suitable between flanges PN 6/10/16,  from DN 350 PN 10 or PN 16,
body: GG-25 EKB, disc: 1.4408, seat: EPDM, electric actuator, manufacturer Valbia,
pivoting angle 90°, manual override with handwheel,  temperature: -20°C up to +55°C, 2 free limit switches,
torque limiter, protection class IP 65,  ED 75% (VB015: 50%), voltage: 24V/115V/230V AC, 12V/24V DC

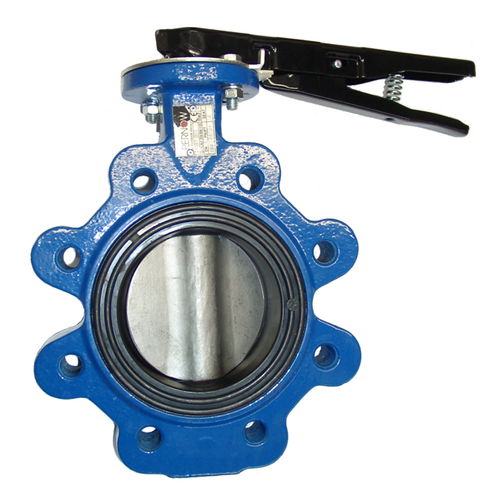

With threaded holes, face to face according to EN 558-1 (K1), suitable between flanges PN 10/16, from DN 200 PN 10 (PN 16 on request), topflange according to ISO 5211, with handlever, from DN 250 with worm gear PA-1140.216.E: body: GG-25 EKB, disc: 1.4408, seat: EPDM, max. 120°C

With threaded holes, face to face according to EN 558-1 (K1), suitable between flanges PN 10/16,  from DN 200 PN 10, body: GG-25 EKB, disc: 1.4408, seat: EPDM, pneumatic actuator, double acting (DA) or spring return (SR), necessary actuating pressure: 6 bar

With threaded holes, face to face according to EN 558-1 (K1),
suitable between flanges PN 10/16,  from DN 200 PN 10 or PN 16,
body: GG-25 EKB, disc: 1.4408, seat: EPDM, electric actuator, manufacturer Valbia, pivoting angle 90°,
manual override with handwheel,  temperature: -20°C up to +55°C, 2 free limit switches, torque limiter,
protection class IP 65,  ED 75% (VB015: 50%), voltage: 24V/115V/230V AC, 12V/24V DC

Available from DN 100, face to face according to EN 558-1/13, suitable between flanges PN 10 or 16,  topflange according to ISO 5211, with handlever, from DN 250 with worm gear PA-1160.226.E: body: GGG-50 EKB, disc: stainless steel, seat: EPDM, max. 120°C

Type PA-924B
With 4 holes (wafer type), face to face according EN 558-1 (K1),
suitable between flanges PN 6/10/16, topflange according ISO 5211,
body: 0.7040 EKB, disc: stainless steel 1.4408, seat: EPDM, max. 120°C,
pneumatic actuator, double acting (DA) or spring return (SR), required control pressure: 6bar

Type PA-924B
With 4 holes (wafer type), face to face according EN 558-1 (K1),
suitable between flanges PN 6/10/16, topflange according ISO 5211,
body: 0.7040 EKB, disc: stainless steel 1.4408, seat: EPDM, max. 120°C,
electric actuator, manufacturer Valbia, pivoting angle 90°, manual override with handwheel,
temperature: -20°C up to +55°C, 2 free limit switches, torque limiter,
protection class IP 65, ED 75% (VB015: 50%), voltage: 24V/115V/230V AC, 24V AC/DC

Available from DN 250, face to face according to EN 558-1 (K1), suitable between flanges PN 10 (PN 16 on request), topflange according to ISO 5211, with worm gear PA-1170.126.E: body: GGG-50 EKB, disc: stainless steel, seat: EPDM, max. 120°C

Type PA-924T
With threaded holes (lug type), face to face according EN 558-1 (K1), s
uitable between flanges PN 10 or 16, topflange according ISO 5211,
body: 0.7040 EKB, disc: stainless steel 1.4408, seat: EPDM, max. 120°C,
pneumatic actuator, double acting (DA) or spring return (SR), required control pressure: 6bar

Type PA-924T
With threaded holes (lug type), face to face according EN 558-1 (K1),
suitable between flanges PN 10 or 16, topflange according ISO 5211,
body: 0.7040 EKB, disc: stainless steel 1.4408, seat: EPDM, max. 120°C,
electric actuator, manufacturer Valbia, pivoting angle 90°, manual override with handwheel,
temperature: -20°C up to +55°C, 2 free limit switches, torque limiter,
protection class IP 65, ED 75% (VB015: 50%), voltage: 24V/115V/230V AC, 24V AC/DC

With 4 holes (wafer type), face to face according to EN 558-1 (K1), suitable between flanges PN 10/16, topflange according to ISO 5211, with handlever, from DN 250 with gear, temperature: -15°C up to +200°C, body: GGG-50 EKB, disc: stainless steel 1.4408, seat: PTFE/silicone

Type PA-994B
With 4 holes (wafer type), face to face according EN 558-1 (K1),
suitable between flanges PN 6/10/16, topflange according ISO 5211,
body: 0.7040 EKB, disc: stainless steel 1.4408, seat: NBR, max. 80°C,
pneumatic actuator, double acting (DA) or spring return (SR), required control pressure: 6bar

Type PA-994B
With 4 holes (wafer type), face to face according EN 558-1 (K1),
suitable between flanges PN 6/10/16, topflange according ISO 5211,
body: 0.7040 EKB, disc: stainless steel 1.4408, seat: NBR, max. 80°C,
electric actuator, manufacturer Valbia, pivoting angle 90°, manual override with handwheel,
temperature: -20°C up to +55°C, 2 free limit switches, torque limiter,
protection class IP 65, ED 75% (VB015: 50%), voltage: 24V/115V/230V AC, 12V/24V DC

With 4 holes (wafer type), face to face according to EN 558-1 (K1), suitable between flanges PN 10/16, topflange according to ISO 5211, with handlever, from DN 250 with gear, temperature: -15°C up to +200°C,

body: GGG-50 EKB, disc: stainless steel 1.4408 + PFA, seat: PTFE/silicone

Technische Information

Ausführung

Absperrklappen gibt es in verschiedenen Ausführungen. Bei der Ausführung gibt es die Möglichkeiten Zwischenflansch, Anflansch, Doppelflansch, Exentrisch, Doppelexentrisch und Dreifchexentrisch.

Anschlussarten

Wir haben verschiedene Anschlussarten im Programm. Alle Absperrklappen erhalten Sie mit Zentrieraugen oder Gewindeaugen.

Gehäuse Material

Bei dem Gehäuse gibt es folgende Materialien zur Auswahl:

-Edelstahl

-Grauguss

-Sphäroguss

Dichtungen

Bei den Dichtungen haben wir eine sehr große Auswahl:

-EPDM

-NBR

-HTT-EPDM

-Silikon

-Viton

-PTFE

-metallisch

Betätigung

Alle Absperrklappen können von Hand betätigt werden. Die bewegung können Sie mit einem Handhebel oder einem Handrad mit Getriebe ausführen. Bei den Absperrklappen gibt es veschiedenste Antriebsmöglichkeiten. Für die Pneumatikantriebe muss zwischen einfach- oder doppeltwirkend entschieden werden. Bei den elektrischen Antrieben gibt es die Auswahl zwischen 24 V, 230 V und 400 V.

Nennweiten

Unsere Absperrklappen bieten wir von der Größe DN 25 bis DN 2000 an.

Zeugnisse und Zulassung

Für fast alle Absperrklappen sind Prüfzeugnisse 2.2 und 3.1 verfügbar. Aber auch Zeugnisse und Zulassungen sind für besondere Anforderungen möglich:

-DVGW Gas

-DVGW Trinkwasser

-Atex Fire Safe
